Цифровой образовательный аппаратно-программный комплекс «Юный нейрофизиолог-инженер» ЭЛЕКТРОГАРНИТУРА

Описание

Предназначена для регистрации электрокардиограммы, электромиографии и фотоплетизмографии.

Прибор сертифицирован, эргономичен и прост для подключения и съема сигналов всех трех типов. Данное решение устраняет необходимость использования громоздкого оборудования и позволяет использовать показатели для лабораторных исследований на занятиях.

Качество регистрируемых сигналов обеспечивается системой фильтрации.



Подробные характеристики

Подробное описание:

Специально разработанное оборудование и курс обучения позволят детям c 12 лет  проводить исследования в области нейрофизиологии и психофизиологии человека, использовать нейротехнологии для управления моделями роботов на основе биосигналов ЭМГ, ЭКГ ФПГ. Дети изучат строение сердца, научатся  понимать, расшифровывать и сравнивать электрокардиограмму человека.

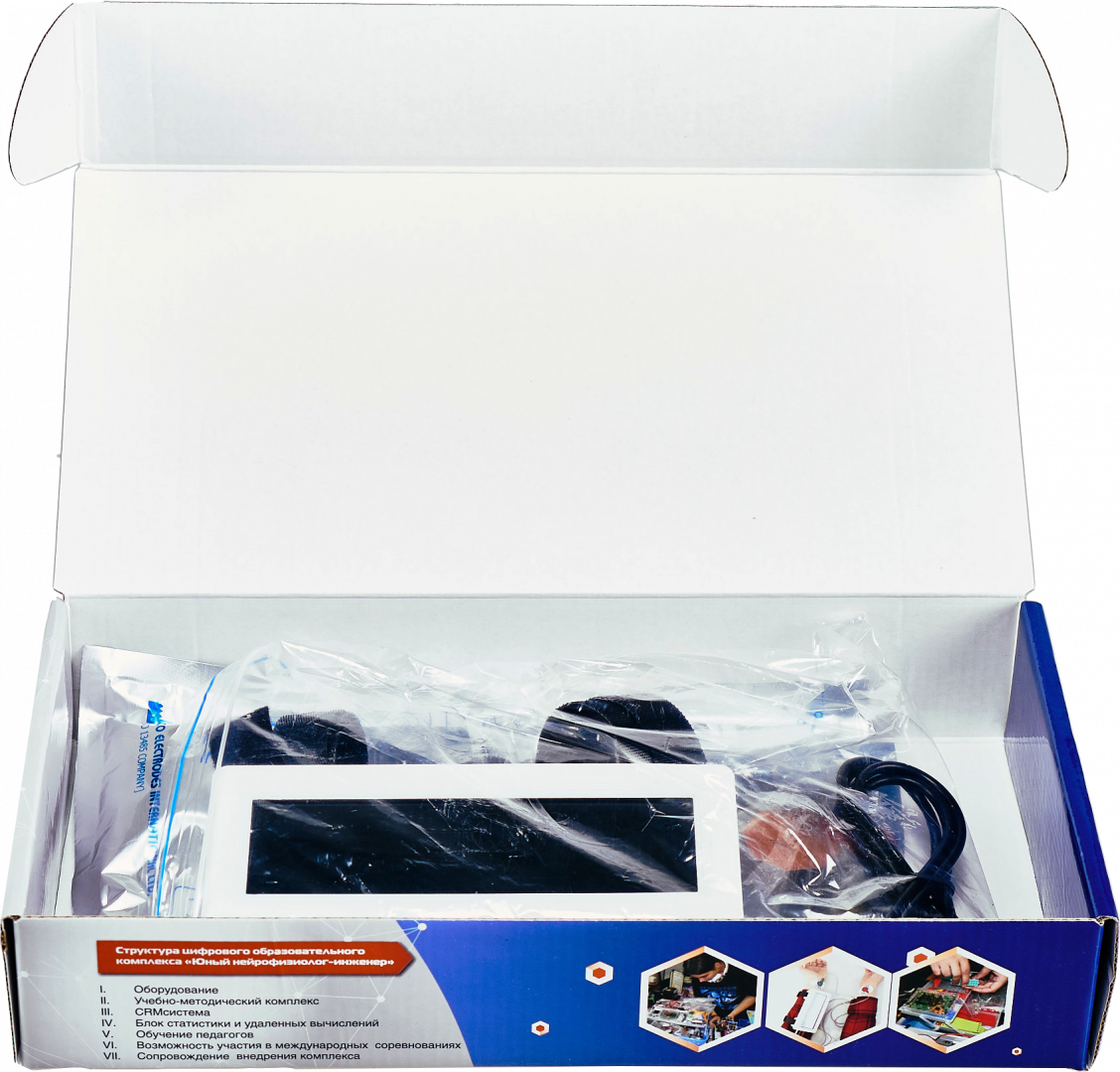

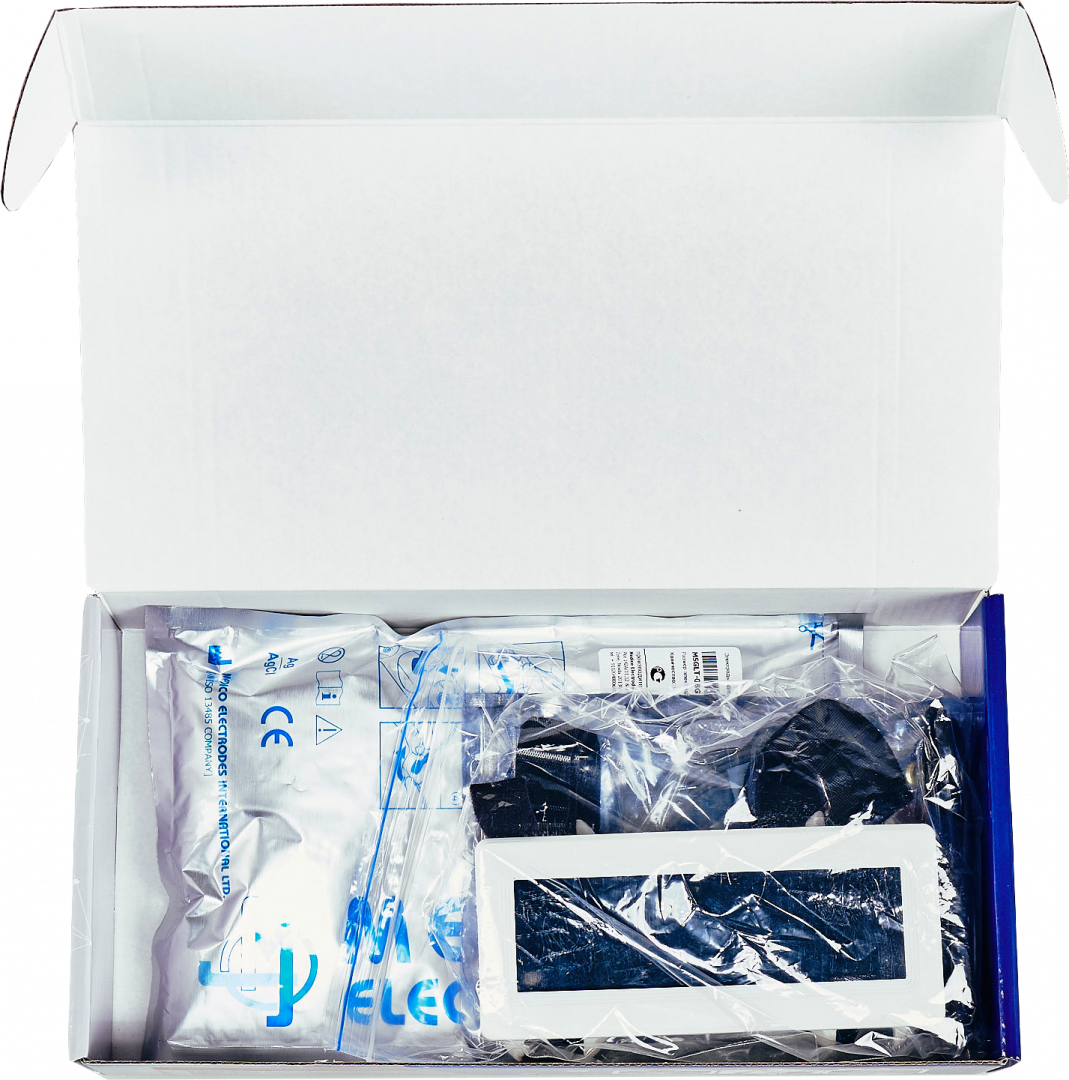

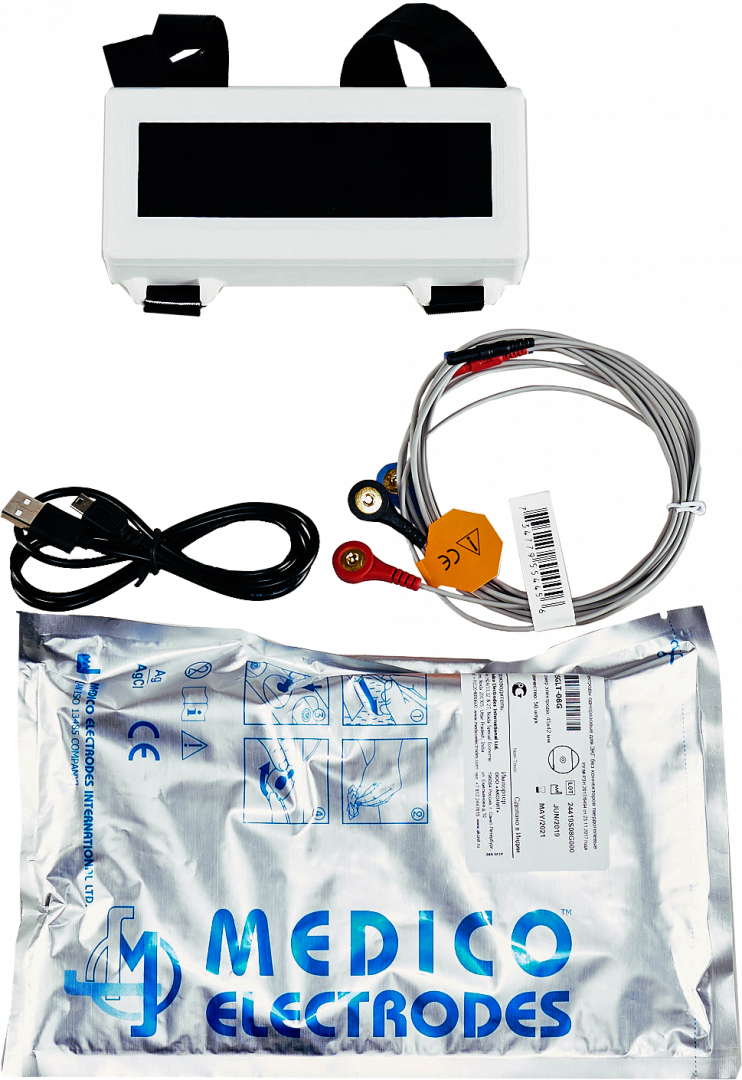

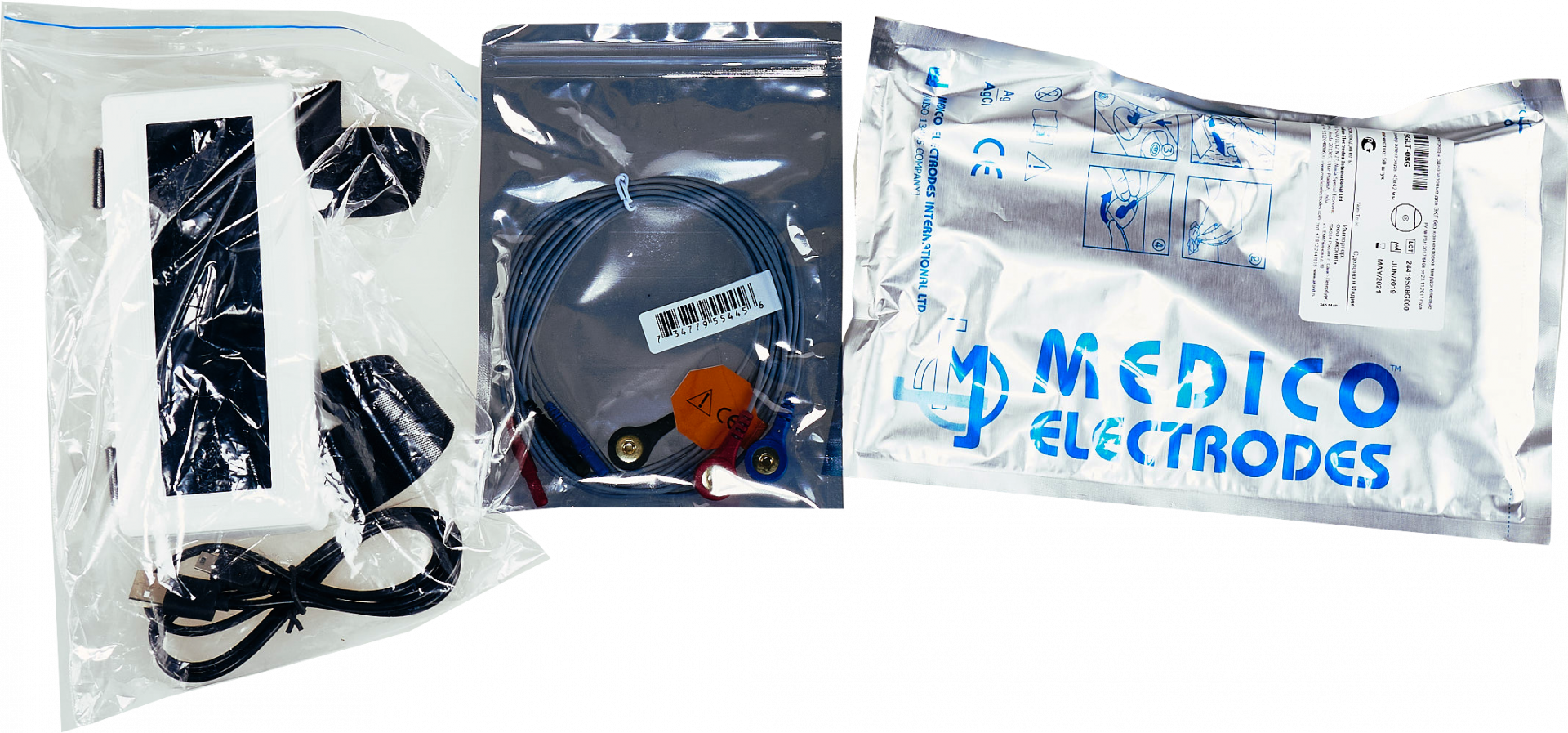

В комплект входят:

  • Электронный блок Электрогарнитуры.
  • Одноразовые электроды для измерения сигналов ЭКГ и ЭМГ- 50 штук.
  • Touch Proof  кабель для подключения  электродов к Электронному  блоку Электрогарнитуры -3 шт.
  • miniUSB- USB для подключения Электронного  блока Электрогарнитуры к компьютеру -1 шт.
  • Система крепления Электронного  блока Электрогарнитуры к руке.

Требования:
Требования к Электронному блоку Электрогарнитуры

Электронный блок Электрогарнитуры  предназначен для регистрации, обработки и передачи ЭКГ, ЭМГ, ФПГ или сигналов, полученных на их основе, на ПК или устройство, заменяющее его.

Электронный блок Электрогарнитуры (ЭБЭ) должен удовлетворять техническим характеристикам:

  • Место фиксации ЭБЭ на теле пользователя  плечо или предплечье, в зависимости от проводимых экспериментов.
  • Возможность адаптации ЭБЭ под антропометрические параметры пользователя - наличие.
  • Время непрерывной работы ЭБЭ в монорежимах ЭКГ или ЭМГ или ФПГ        не менее 90 мин.
  • Способ зарядки источника питания ЭБЭ –проводной.
  • Интерфейс взаимодействия ЭБЭ с внешними устройствами - проводной
  • Тип подключения  электродов регистрации ЭМГ к ЭБЭ -       проводной
  • Оптический сенсор блока ФПГ  встроенный в ЭБЭ.
  • Тип подключения электродов регистрации ЭКГ к ЭБЭ - проводной.
  • Модуль ЭБЭ помещен в пластиковый корпус.
Модуль ЭБЭ состоит из:

  • Электрокардиографический блок
  • Электромиографический блок
  • Фотоплетизмографический блок

Электрокардиографический блок ЭБЭ:

  • Тип контакта ''кожа-электрод''
  • Диапазон измерения сопротивления контакта ''кожа-электрод'' (импедансометр)        0,02 … 2,0 Мом
  • Число ЭКГ-каналов 1 шт.
  • Число RLD-каналов 1 шт.
  • Регистрируемый диапазон амплитуды входного ЭКГ-сигнала в max полосе        не менее ±0,1…10,0 мВп-п
  • Собственный амплитудный шум канала усиления, приведенный ко входу в min полосе        не более ±0,015мВп-п
  • Диапазон отображаемой ЧСС от не менее 40 до не более 200 уд. Мин.
  • Точность измерения ЧСС     не более ±1 % от среднего
  • Разрядность АЦП (эффективная, без шума) не менее 18 бит (110 дБ)
  • Частота выборок АЦП не менее 150 Гц

Электромиографический блок ЭБЭ

  • Тип контакта ''кожа-электрод''
  • Диапазон измерения сопротивления контакта ''кожа-электрод'' (импедансометр) 0,02 … 2,0 Мом
  • Число ЭМГ-каналов  1 шт.
  • Коэффициент ослабления синфазного сигнала не менее 90 дБ
  • Регистрируемый диапазон амплитуды входного ЭМГ-сигнала в max полосе не менее ±0,1…5,0 мВп-п
  • Разрядность АЦП (эффективная, без шума) не менее16 бит (98 дБ)
  • Частота выборок АЦП не менее 1500 Гц
Фотоплетизмографический блок ЭБЭ

  • Тип датчика      оптический
  • Число ФПГ- 1 шт.
  • Диапазон отображаемой ЧСС     40 …160 уд. Мин.
Программное обеспечение при работе с компьютером

Кроссплатформенное, имеет возможность работать как в сетевом режиме (подключение к серверу), так и в автономном.

Программное обеспечение удовлетворяет следующим требованиям:

  • Наличие CRM системы (позволяет выстраивать индивидуальную траекторию обучения каждого обучающегося, осуществлять контроль знаний (тестовая система), дает возможность планировать занятия педагогом и составлять расписание)
  • Наличие блока статистики и удаленных вычислений (хранение и обработка информации на сервере, возможность сбора информации по обучению и возможность создания исследовательской базы для проведения лабораторных работ и практикумов).
  • Наличие учебно-методического комплекса, теоретический материал

    • Введение в нейротехнологии.
    • Биоэлектрическая активность живых организмов.
    • Простые способы оценки биологической активности человека.
    • Физиология сердечной деятельности.
    • Электрофизиологическая активность сердца.
    • Как снимать ЭКГ. Наложение электродов.
    • Иннервация и мышечная деятельность.
    • Понятие биологической обратной связи (БОС). Регуляция функциональным состоянием.
    • Группа профессий, ориентированных на использование нейротехнологий, на примере специальности «нейротехнолог» и др.

  • Наличие автоматического обновления системы
  • Наличие интерфейса пользователей разного уровня доступа
  • Наличие хранения и архивирования данных пользователей.
  • Наличие автоматического определения подключенных к ПК устройств
  • Наличие возможности передачи показаний с устройств на микроконтроллеры

Возможность управления биосигналами как контроллером Трекдуино, так и любыми Ардуино подобными контроллерами.
