Ресурсный набор «ТРЕКДУИНО»

Описание

Трекдуино - многофункциональный контроллер, сердцем которого является микроконтроллер Atmega2560. В контроллере есть все необходимое для реализации различных робототехнических проектов:

  • драйверы двигателей на 4 двигателя;
  • продуманная система питания;
  • питание на всех внешних портах;
  • интерфейс Arduino Uno для подключения Arduino-совместимых плат расширения;
  • полная совместимость с библиотеками и примерами для Arduino.


Подробные характеристики

Является ресурсным для Детских конструкторов по образовательной робототехнике «Роботрек».

Трекдуино - многофункциональный контроллер, сердцем которого является микроконтроллер Atmega2560. В контроллере есть все необходимое для реализации различных робототехнических проектов:

  • драйверы двигателей на 4 двигателя;
  • продуманная система питания;
  • питание на всех внешних портах;
  • интерфейс Arduino Uno для подключения Arduino-совместимых плат расширения;
  • полная совместимость с библиотеками и примерами для Arduino.

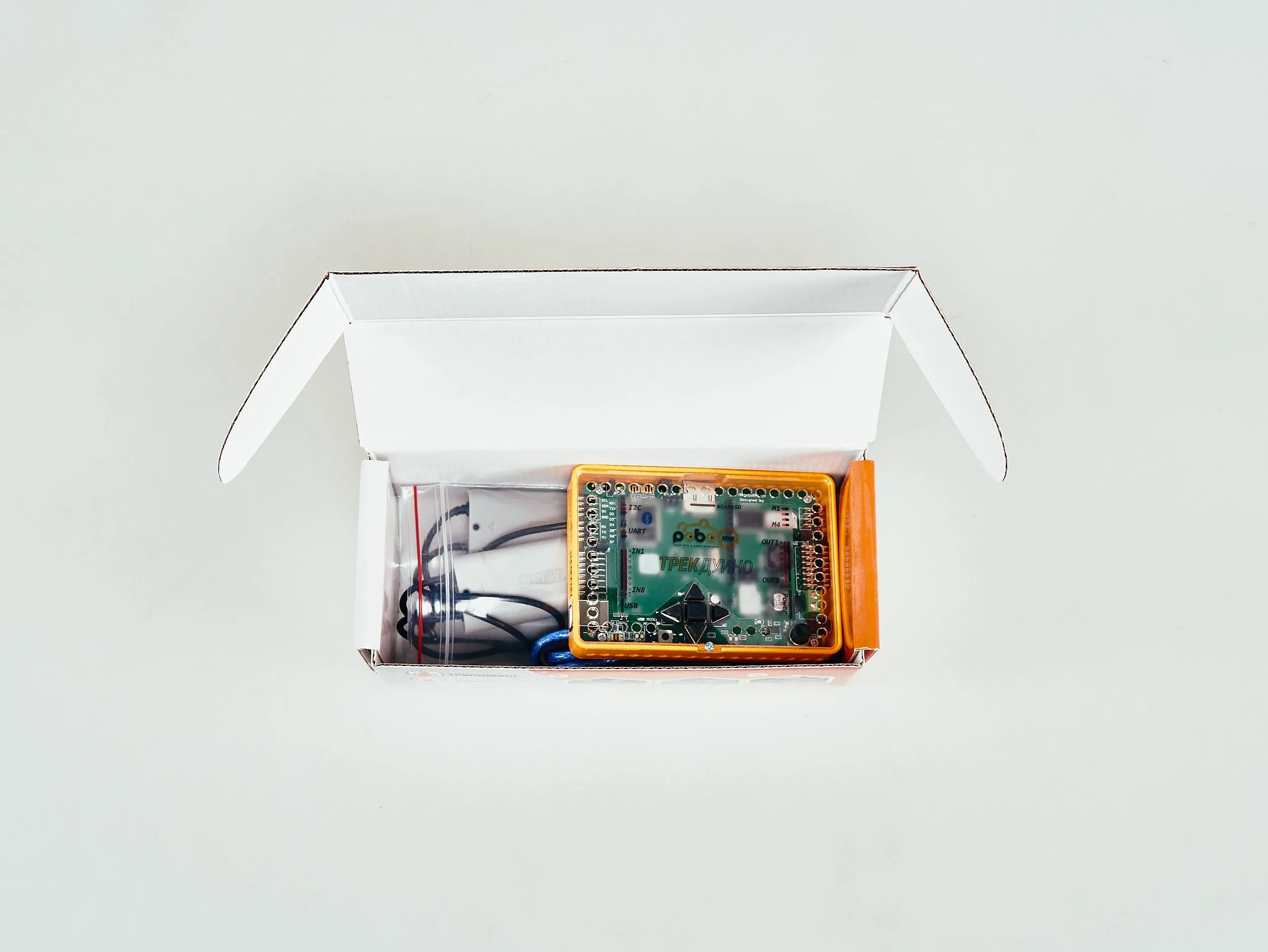

В состав набора входит 3 элемента:

  • Контроллер Трекдуино .
  • USB-кабель.
  • Кейс для батареек 9B.

Технические характеристики контроллера Трекдуино:

  • ЦП: Atmega2560 (256 КБ флеш-памяти).
  • 8 портов ввода с подведенным питанием (GND-Vin-S), все с ЦАП, 1-4 с прерываниями, выбираемое напряжение питания 5V/3V.
  • 8 портов вывода с подведенным питанием, 1-5 с аппаратным ШИМ, выбираемое напряжение питания 5V/3V.
  • 4 порта для подключения двигателей постоянного тока на 2-x L293 драйверах, защита по току.
  • Стандартный интерфейс Arduino UNO R3, не зависимый от остальных портов ввода-вывода, позволяет подключать любые шилды и библиотеки для Arduino.
  • Встроенный Bluetooth позволяет посылать-принимать данные, прошивать микроконтроллер.
  • Слот для карт-памяти microSD.
  • Трехцветный светодиод.
  • 5 программируемых кнопок.
  • 2 выведенных порта USART с питанием (RX, TX, 5V, GND).
  • 2 выведенных порта I2C с питанием (SCL, SDA, 5V, GND).
  • Подключение к компьютеру – USB или Bluetooth.
  • Питание от 7В до 12В, 2 разъема для питания – джек для аккумуляторных блоков из набора и болтовой клеммник для подключения любых других источников питания.

Модуль имеет пластиковый корпус для крепления к деталям конструктора.
