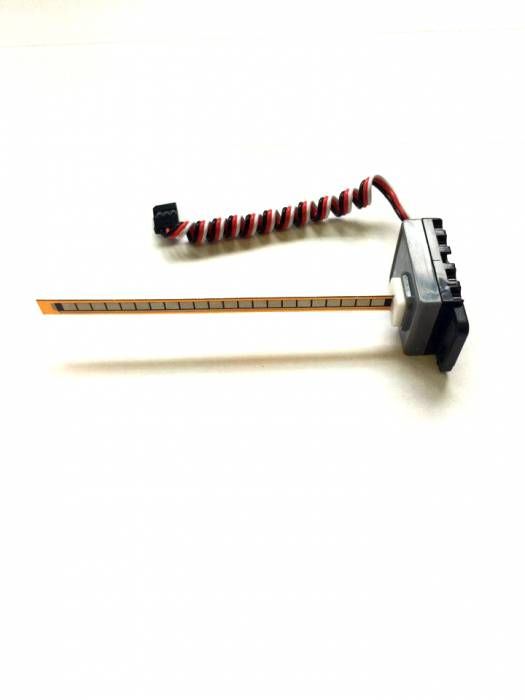

Ресурсный набор «Датчик изгиба»

Описание

Тензорези́стор (от лат. tensus — напряжённый и лат. resisto — сопротивляюсь) — резистор, сопротивление которого изменяется в зависимости от его деформации. Тензорезисторы используются в тензометрии.

С помощью тензорезисторов можно измерять деформации механически связанных с ними элементов. Тензорезистор является основной составной частью тензодатчиков, применяющихся для косвенного измерения силы, давления, веса, механических напряжений, крутящих моментов и пр.

Датчик можно использовать:

  • для измерений различных углов и смещений;
  • анализируя различные изгибы, получать информацию о физическом состоянии и/или движении устройства.


Подробные характеристики

  • сопротивление сенсора в не согнутом состоянии: 10±30% кОм;
  • сопротивление сенсора в согнутом состоянии: 60 К ~ 110 К ом;
  • при изгибе (изменение сопротивления);
  • номинальная мощность: 0,5 Вт;
  • пиковая мощность: 1 Вт;
  • ресурс изгибов: > 1 миллион раз;
  • рабочая температура:-35 ~ + 80 °C;
  • размеры изгибаемой части, мин, Длина х Ширина: 100 х 6.35 мм.

В схеме датчика есть подстроечный резистор, который используется для установки нуля на выходе схемы.
